GR750船底龙骨(KEEL)的制作
发布于2018-11-27  浏览次数: 1
龙骨是帆船上的重要部件,作用:
    1. 减小船的横移,
    2. 降低船的重心。
    龙骨的形状和制作材料有很多种,重量和面积是主要指标。
    GR-750帆船的龙骨仍沿用鳍式,外型比较简单,制作方便。
 GR750船底龙骨(KEEL)的制作

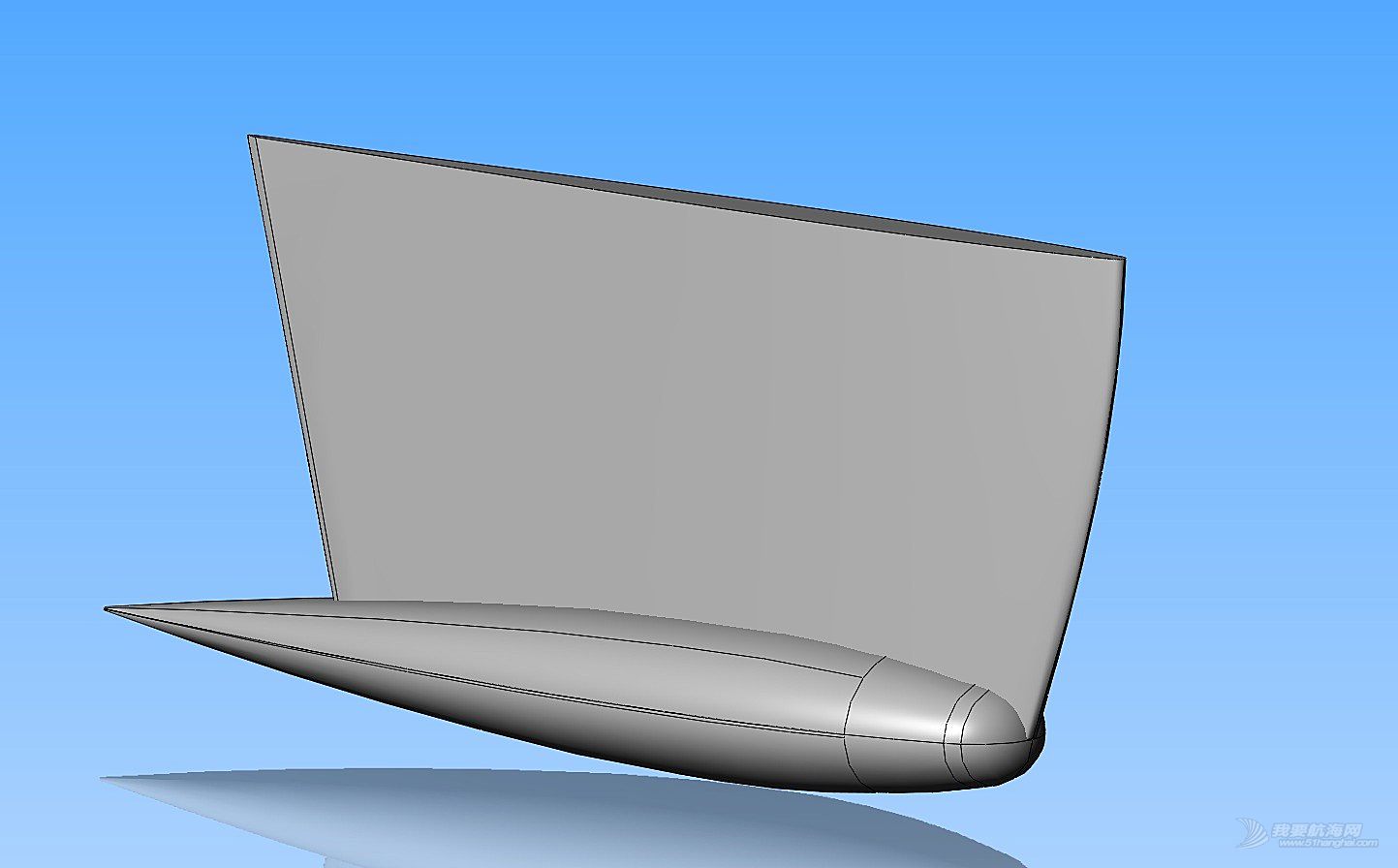

实船上龙骨的参考照片
 GR750船底龙骨(KEEL)的制作

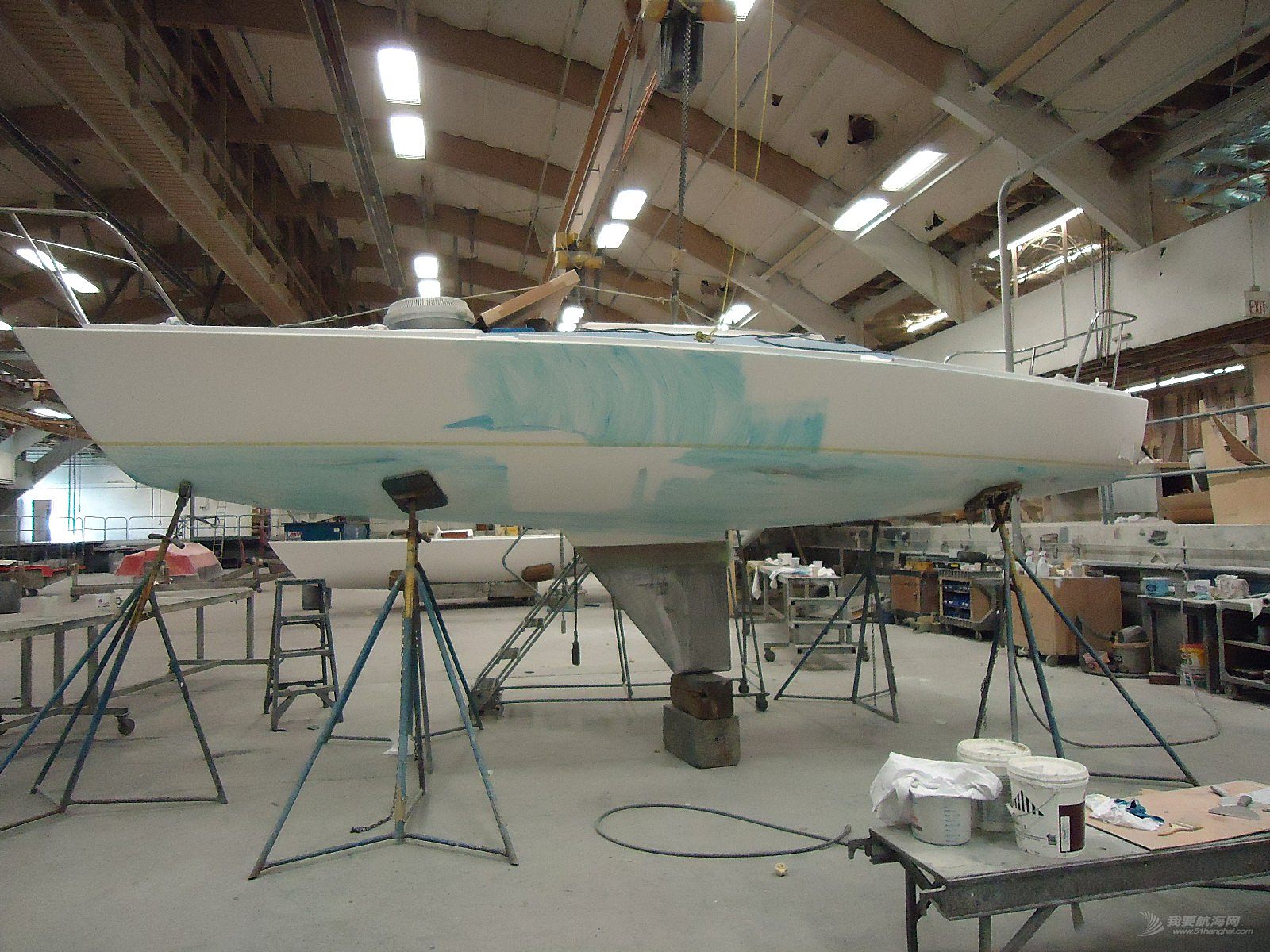

实船上龙骨的细部照片
    如果试船结果需要进一步降低船的重心,以满足最大设计回复角度的要求,可以在龙骨的下部安装纺锤型配重,用螺栓固定即可,参见下图:
 GR750船底龙骨(KEEL)的制作
    龙骨的外形、尺寸和重量在设计时已经被确定。

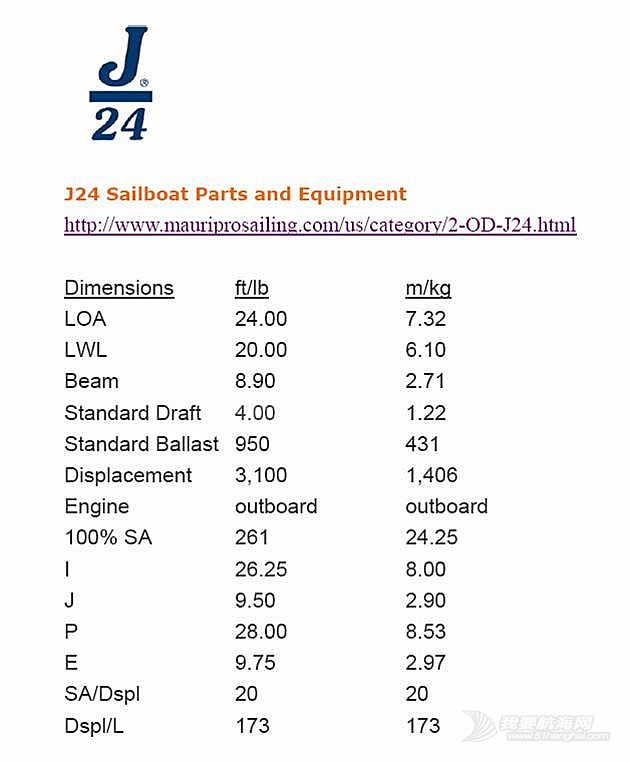

    GR750是参照J24帆船制作的,龙骨的设计重量是950磅(430公斤)。
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

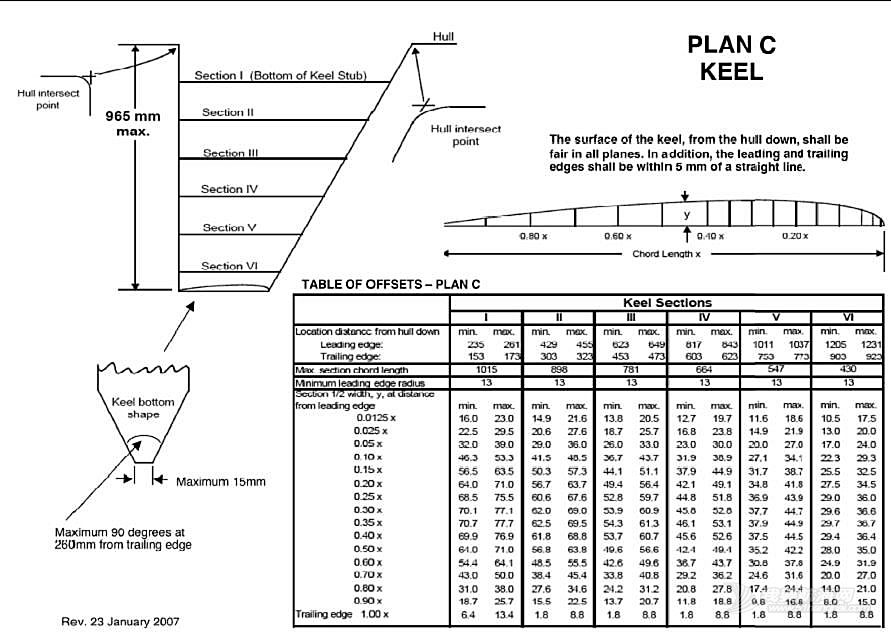

J24帆船龙骨的制作参考图
    帆船龙骨通常用翻砂的方法来制造,铸钢或铸铁均可,重量差异不大。依据图纸做出龙骨木型,翻砂后整体铸造。龙骨为实心,材料为灰口铁或铸钢。将龙骨上平面加工平整,依据图纸钻孔,孔深300 毫米,孔径20 毫米。需要注意的是,龙骨与船壳采用双头螺栓连接,罗纹长度100 毫米,规格M20,钻孔时要预留套丝余量。
 GR750船底龙骨(KEEL)的制作
    因条件所限,自己制作木型还可以,翻砂铸造很难实现,遂改用钢结构做龙骨的骨架,在适当位置填充铅,以满足重量和重心要求。
 GR750船底龙骨(KEEL)的制作

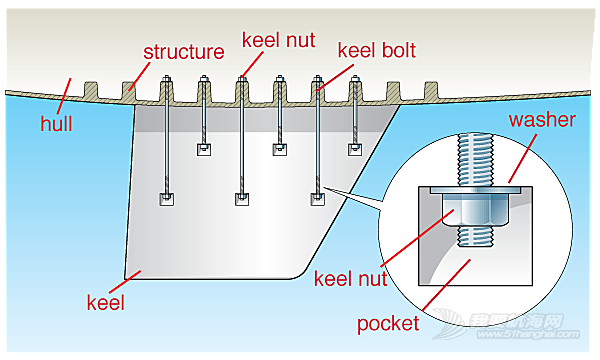

龙骨安装示意图
    龙骨的钢结构框架包括:中间板、顶板、底板、横隔板和立板,板的厚度为5毫米,材质为Q235。依据图纸委托相关厂家激光切割成各个板件,然后组焊为一个整体。
 GR750船底龙骨(KEEL)的制作

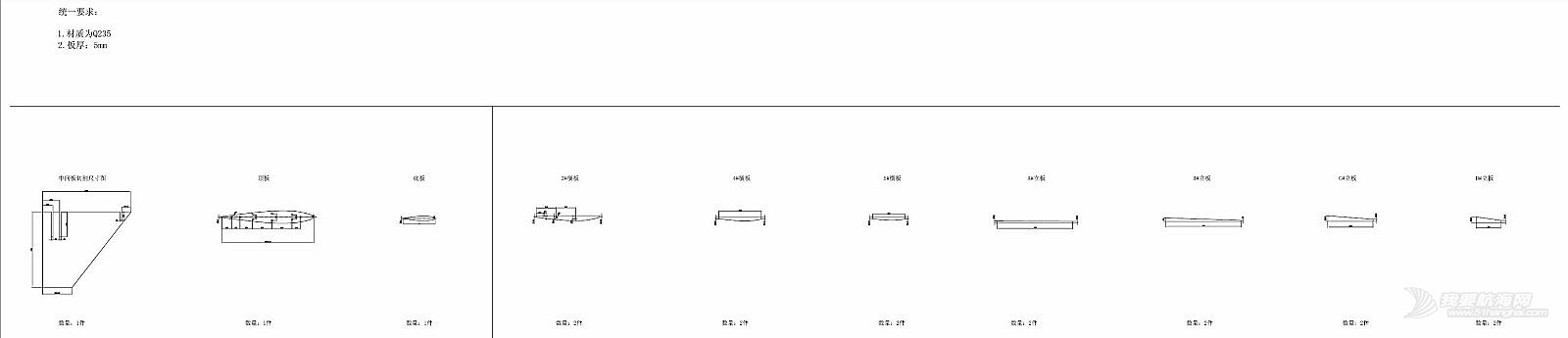

J24龙骨板件的切割加工图

一、龙骨钢结构的焊制
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作
龙骨的前缘焊上一根钢管

二、非灌铅部分用木材填充,木材缝隙浇注树脂,打磨后用树脂腻子找平
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

三、灌铅
    J24帆船龙骨的设计重量是430公斤,钢质框架的重量约50公斤,需要用大比重的铅来增加重量。
    根据计算结果,铅的可灌注用量为250公斤,采购铅皮溶化后灌注。
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作
先将整卷的铅皮展开
 GR750船底龙骨(KEEL)的制作
分割成铅条运到厂房内
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作
再分割成小块的铅板
 GR750船底龙骨(KEEL)的制作
1000瓦电炉
 GR750船底龙骨(KEEL)的制作
不锈钢茶缸作为熔铅的器皿
 GR750船底龙骨(KEEL)的制作
用胶泥围在茶缸周边防止热量散失
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作
花费三天时间完成两面铅的浇铸
 GR750船底龙骨(KEEL)的制作
现场
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作
工具
 GR750船底龙骨(KEEL)的制作
烧断的炉丝
 GR750船底龙骨(KEEL)的制作
最终剩下的就是这点铅灰
 GR750船底龙骨(KEEL)的制作
树脂腻子找平
 GR750船底龙骨(KEEL)的制作

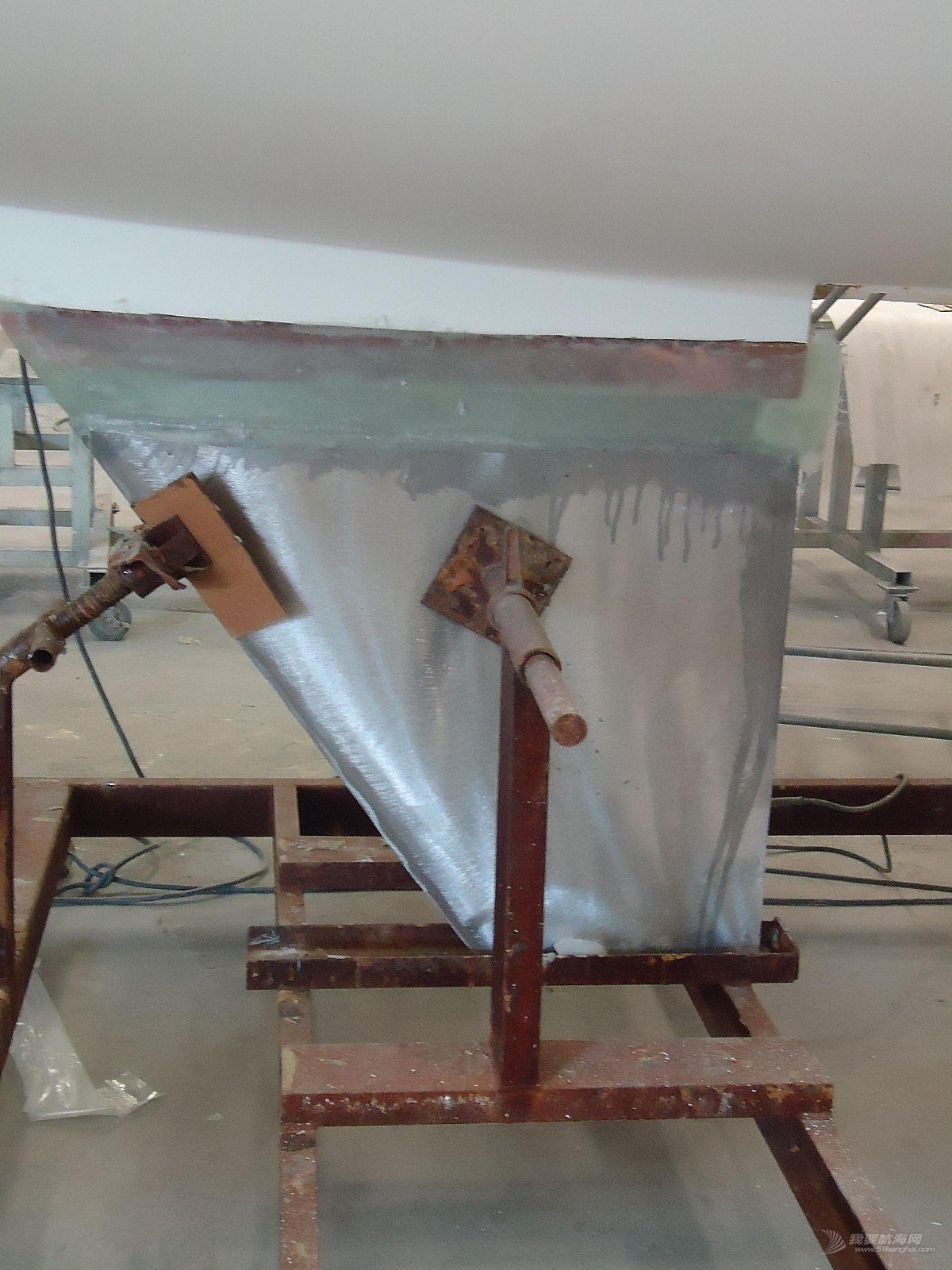

四、龙骨表面包玻璃钢
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

五、预埋螺栓的校正与截长
 GR750船底龙骨(KEEL)的制作

 GR750船底龙骨(KEEL)的制作

小结:
    1. 尽管J24帆船的龙骨比较简单,但自己制作还是很费事的,有条件还是委托厂家铸造为好。
    2. 龙骨上的连接螺栓最好使用316不锈钢,网上可以买到相应材质的牙条,很方便。
    3. 为保证连接螺栓的强度,即使材质为非不锈钢,也应选用45号钢。毕竟龙骨是重要部件,且根部受到的应力较大,如果发生螺栓断裂导致龙骨脱落是很危险的。
    4. 龙骨内部不要有空腔,以免因渗水导致内部锈蚀。
    5. 填充和找平用的腻子要用树脂腻子,强度高、防水、膨胀系数与玻璃钢接近。
    6. 龙骨外层制作玻璃钢的玻璃布与船壳用的玻璃布相同,最终玻璃钢层的最小厚度不要低于5毫米。
    7. 铅最好是整体灌铸,小块浇铸冷却收缩后会出现松动。因铅的比重较大,使用大容器化铅1-2个人难以完成,解决办法是用螺栓将灌铸的铅固定。
